碳化硅晶体在高科技领域有何应用?这种材料有哪些技术挑战?
信息来源: 发布日期:2024-10-05
碳化硅晶体:高科技领域的璀璨明珠与技术挑战

在当今高科技领域,碳化硅晶体正凭借其卓越的性能崭露头角。碳化硅晶体具有一系列独特的特性,使其在众多关键领域得到广泛应用。

首先,在半导体领域,碳化硅晶体是制造高性能功率器件的理想材料。相较于传统的硅基半导体,碳化硅具有更高的击穿电场强度、更高的热导率和更低的导通电阻。这使得基于碳化硅的功率器件能够在更高的温度、更高的电压和更高的频率下工作,从而显著提高电力转换效率,降低能源损耗。例如,在电动汽车的电源转换系统中,碳化硅功率器件能够实现更快的充电速度和更长的续航里程。

其次,在通信领域,碳化硅晶体也发挥着重要作用。随着 5G 技术的快速发展,对高频、高功率器件的需求日益增长。碳化硅晶体的高电子迁移率和良好的高频特性使其成为制造 5G 基站功率放大器和射频器件的优选材料,有助于提升通信信号的传输质量和覆盖范围。

再者,在航空航天领域,碳化硅晶体因其出色的耐高温性能而备受青睐。在高温、高压和强辐射的环境下,碳化硅制成的零部件能够保持稳定的性能,保障飞行器的安全运行。

然而,碳化硅晶体的应用并非一帆风顺,它面临着一系列技术挑战。

其一,碳化硅晶体的生长工艺复杂且成本高昂。目前主流的生长方法如物理气相传输法(PVT)需要在高温、高真空的苛刻条件下进行,生长速度缓慢,导致晶体产量有限,价格居高不下。

其二,晶体质量的控制难度较大。碳化硅晶体中容易存在各种缺陷,如位错、多型夹杂等,这些缺陷会严重影响器件的性能和可靠性。

其三,碳化硅的加工工艺也面临挑战。由于碳化硅的硬度极高,对加工设备和工艺的要求极为严格,增加了制造成本和难度。

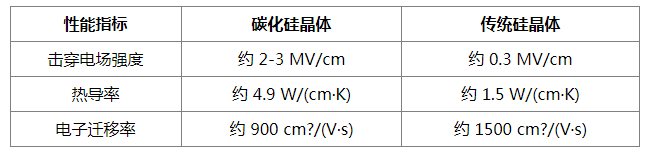

下面通过一个表格来对比碳化硅晶体与传统硅晶体在一些关键性能指标上的差异:


尽管碳化硅晶体面临诸多技术挑战,但随着科研的不断深入和技术的持续进步,相信这些问题将逐步得到解决,碳化硅晶体在高科技领域的应用前景必将更加广阔。
