半导体产业网消息：几乎在任何应用中，尺寸如同效率一样重要。例如，在企业数据中心中，很大一部分前期成本来自机房租用，而且电费占据大部分运营成本。在各种工业电源和电机驱动应用中，需要在尺寸、重量、效率和成本之间仔细权衡才能取得成功。

事实上，提高功率密度的压力越来越大。使用 10 kW / 机架的传统数据中心已不足以满足高性能计算、人工智能和机器学习等终端应用的要求。

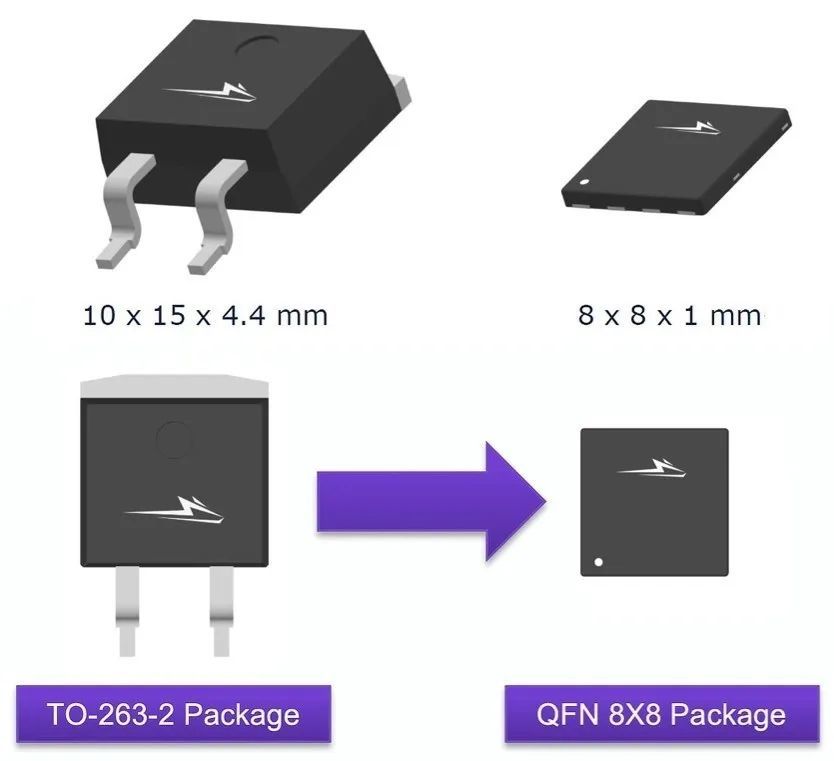

图1. 与 TO-263-2（左）相比，QFN 8×8（右）的面积减少 60%，高度减少 80%

工业应用也呈现类似趋势，对更小尺寸、更轻重量和更低冷却要求的需求日益增加，这就要求更高的效率和功率密度。

与硅相比，宽禁带半导体技术，如 Wolfspeed 的碳化硅（SiC）MOSFET 和肖特基势垒二极管（SBD）可为电源设计人员带来诸多优势。更低的传导和开关损耗提高了效率，高频工作有助于减

小电感、电容和变压器等无源元件的尺寸。其高耐结温能力支持采用更小的热管理解决方案。Wolfspeed 产品支持 650 V 或更高的阻断电压，有助于减少高压应用中所需的开关器件数量。

最终结果是以更低的系统级成本提升系统级效率和功率密度。

封装的重要性

然而，这些优势也为封装技术带来了压力，封装技术需要支持而不是阻碍器件性能。常见的封装技术挑战包括：

控制寄生效应

在不牺牲散热性能的情况下减小封装尺寸

为了满足市场对高功率密度的需求，Wolfspeed 开发了更小尺寸的全新表贴封装的分立 SiC 肖特基二极管和 MOSFET。Wolfspeed 现可提供 QFN 8 × 8 封装的第六代 650 V 耐压的 SiC 肖

特基二极管，采用无引线（TOLL）封装的第三代 SiC MOSFET 也可提供样品，比其他 TO-247-3、TO-247-4 和 TO-263-7 封装尺寸要小得多。

传统的通孔封装（如TO-247）会使一些大批量系统生产商面临自动化装配的挑战。如果电路板上的所有器件都采用表面贴装（SMD），则只需一个自动化步骤即可完成组装。这可显著降低生产

成本。

8×8 QFN 中的肖特基二极管

与封装 ID 为“G”的标准 TO-263 2L 相比，封装 ID 为“Q”的QFN封装二极管（C6D06065Q、C6D08065Q 和 C6D10065Q）的尺寸缩小了 60%（图 1）。与 TO-263 2L 或 D2PAK 相比，新款

QFN 8x8 器件的高度降低了 80%。总的来说，体积的减少使 QFN 非常有利于低高度限制的应用。

Wolfspeed SiC SBD 技术还能实现 1.27 V（25 C 时）和 1.37 V（175 C 时）的低正向压降（VF），从而降低正向导通损耗。这使得设计人员可在 Boost PFC 变换器等应用中实现最高系统

级效率。

QFN 封装具有较低的引线电感，这对于降低系统的开关损耗和实现高频开关而言至关重要。通过提高开关频率，这些器件能够实现更高的功率密度。QFN 封装还集成有底部冷却式高效散热管

理（图 2）。


图2. 尽管更小的体积使 PFC 升压拓扑（右）具有高功率密度，但新型 QFN 的底部冷却可确保实现高效散热管理

QFN封装所有器件都满足适合于400 V 电压系统的爬电距离要求。这些器件可提供 6 A、8 A 和 10 A 的连续正向电流（IF）额定值，结壳热阻（Rθ,JC）低至 1.4 C/W。

TOLL 封装碳化硅 MOSFET

表贴 TOLL 是一种创新型封装，业内通常用于高电流、高功率密度应用。Wolfspeed 工业级 650 V TOLL 封装 SiC MOSFET 尺寸明显低于其他封装（图 3）。标准 TO-263-7L 的尺寸为 151.5

mm^2，高度为 4.30 mm，与之相比，TOLL 器件的尺寸为 113 mm^2，高度为 2.2 mm。这意味着尺寸减少了近 25%，高度更是减少了 50%。


图3. Wolfspeed 碳化硅 C3M MOSFET 提供多种封装选项。右图为体积显著缩小的 TOLL 封装

Wolfspeed 的 TOLL 封装更低电感特性让设计人员可以使用更低的外部栅极驱动电阻，这不仅可以降低开关损耗，还有助于避免关断期间的峰值电压过冲。因此，这些器件非常适合高开关频

率应用，有助于减小磁性元件的尺寸从而提高功率密度。

为了满足该尺寸封装的热管理要求，新的 TOLL 器件采用更大的背面金属焊盘，有助于降低器件结温 （Tjmax）。在热仿真中，如图 4 所示，5000 W/m2K 对流冷却条件下测试了 28 W 功耗

的散热表现。与 TO-263-7L 的 175 C 相比，TOLL 器件可以将 Tjmax 保持在 152 C 的较低温度，因此，采用 TOLL 封装的设计只需更少的散热管理，从而为应用带来成本、空间和重量方面

的优势。

图4. 散热仿真证实了 TOLL 封装 MOSFET 具备卓越的散热能力

TOLL 器件的最小爬电距离为 3.5 mm（D-S），非常适合约 400VDC 工作电压。MOSFET PC3M0045065L、PC3M0060065L 和 PC3M0120065L 提供 45 mΩ、60 mΩ 和 120 mΩ 三种 RDS(ON) 选项

，额定漏极电流（ID）分别为 50 A、36 A 和 21 A。

该特性使得这些开关适合各种应用，包括服务器/电信电源、消费 / 计算 / 工业 SMPS、太阳能逆变器、电动机、轻型电动汽车、电池充电器和家用电器。

采用散热性能更好、体积更小的器件

Wolfspeed 的新型 SMD 功率器件不仅节省了宝贵的应用空间，而且散热效率更高，有助于降低生产成本和散热解决方案成本、提高功率密度。

访问 Wolfspeed 的 650 V 碳化硅肖特基二极管和碳化硅 MOSFET 产品页面，寻找最符合您设计目标的器件。
